QUINT-PS/ 1AC/48DC/10
10

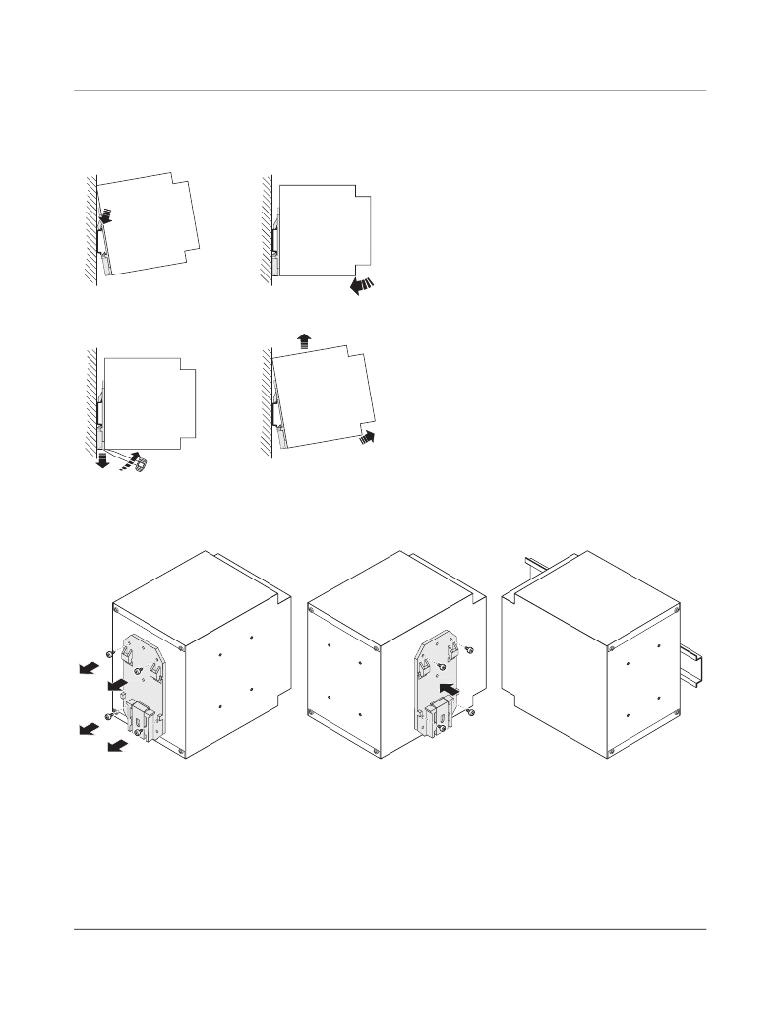

Mounting on DIN rails
A
B
Slim-style installation
Assembly:
Position the module with the DIN rail guide on the upper edge
of the DIN rail, and snap it in with a downward motion.
Removing:
Pull the snap lever open with the aid of a screwdriver and slide
the module out at the lower edge of the DIN rail.
B
A
Low-profile installation
Low-profile installation can be achieved by mounting the device at right-angles to the DIN rail. Mount the DIN rail adapter
(UTA 107/30) as described in the figure. No additional mounting material is required. Fixing screws: Torx T10 (torque 0.8 Nm
... 0.9 Nm).
103381_en_02
PHOENIX CONTACT
9
